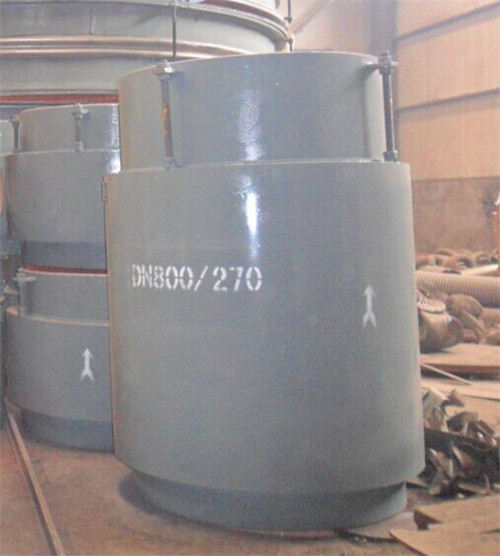

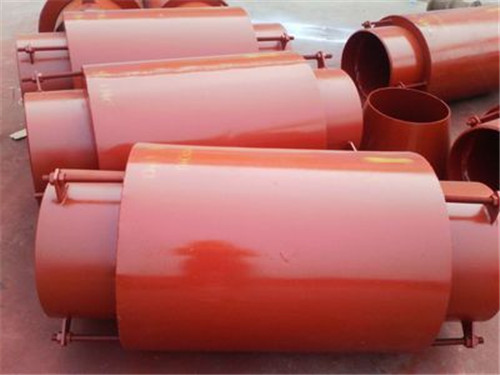

外压式不锈钢波纹补偿器由承受外压的波纹管、外管和端环等构件组成，只用于吸收轴向位移而不能承受波纹管压力推力的膨胀节。当所需要的轴向位移较大，采用内压轴向金属补偿器因存在柱失稳问题而受限时，可考虑采用外压膨胀节，其特点是不存在柱失稳问题且轴向补偿量大。膨胀节工作时，波纹管受拉，而不是受压。被广泛应用到热力管网、冶炼、电厂、工业装备制造和工程管道管系的连接上，有效的保证了管道要求的大补偿量、高压、耐腐蚀及耐疲劳和耐磨损等性能特点。
一、结构特点：
波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
二、型号：本厂生产DN32—800mm，压力级别0.1—2.5Mpa。
三、连接方式：1、法兰连接式 2、接管连接式
四、产品轴向补偿量：18—400mm
连接方式：分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式(地沟安装除外)。
补偿特点：主要吸收轴向位移，具有补偿量大，保温性能好，残余介质可以排除等优点。
结构特点：由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多。1、用途：轴向外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能 轴向外压式波纹补偿器好、残余介质可以排除等优点。
2、型号：DN32-DN1600，压力级别：0.1Mpa-2.5Mpa
3、轴向补偿量：18mm-400mm
4、型号示例 轴向外压式波纹补偿器
举例：0.6TWY500×8JB表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。
注：疏水口的设置按用户要求。
使用说明轴向型外压式不锈钢波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
