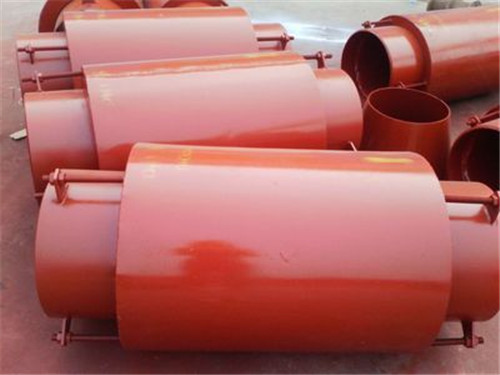

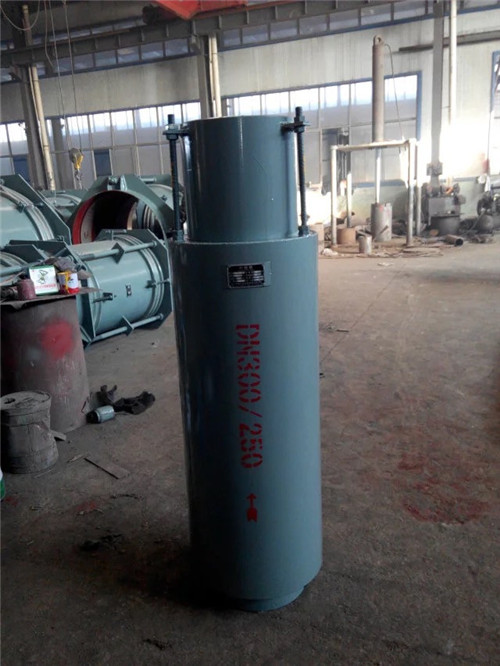

轴向外压式波纹膨胀节属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
轴向外压式波纹补偿器设计温度-20℃~+400℃ 使用说明
轴向型外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
作用力的计算
轴向型外压式波纹膨胀节对支座作用力的计算：（不考虑温度对补偿量及刚度的修正）
例：一碳钢管路，公称通径500mm，工作压力0.6MPa；介质温度350°C ，环境最低温度-10°C，安装温度为20°C，管线长如图，疲劳破坏次数要求3000次。要安装一外压补偿器，试计算补偿器对支座的作用力。
外压补偿器一般安装位置如下（图示）：
轴向外压式波纹补偿器 解：（1）热变形计算：△L=a·t·L=0.0133×360×30=143.6mm
（2）根据使用条件和热变形计算数据，查样本可选用0.6TWY500×8F，N=3000次，
X0=192mm Kx=272N/mm。(不做预变形)
（3）A、B管架受轴向力：
内压推力：Fp=100·P·A=100×0.6×3167=190020N
轴向弹力：Fx=Kx·X272×143.6=39059.2N
Fz=Fp+Fx=190020+39059.2=229079N
波纹膨胀节安装使用事项：
1、安装时疏水口朝下
2、现场安装后，必须拆除拉杆
3、安装时介质流向与补偿器的流向标志一致。
补偿器的作用：1.补偿吸收管道轴向、横向、角向冷热变形
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。外压式金属膨胀节由承受外压的波纹管、外管和端环等构件组成，只用于吸收轴向位移而不能承受波纹管压力推力的膨胀节。当所需要的轴向位移较大，采用内压轴向金属补偿器因存在柱失稳问题而受限时，可考虑采用外压膨胀节，其特点是不存在柱失稳问题且轴向补偿量大。膨胀节工作时，波纹管受拉，而不是受压。被广泛应用到热力管网、冶炼、电厂、工业装备制造和工程管道管系的连接上，有效的保证了管道要求的大补偿量、高压、耐腐蚀及耐疲劳和耐磨损等性能特点。
轴向外压式波纹膨胀节的性能特点：轴向外压式波纹管膨胀节由内筒、波纹管、外筒及附属构件组成。波纹管受外压作用，封闭和抗弯性好，可吸收大移位量。可做成单式、复式、双向等形式。轴向外压式波纹管膨胀节主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
