轴向外压式波纹补偿器结构组成。外压式金属波纹膨胀节由承受外压的波纹管、外管和端环等构件组成，只用于吸收轴向位移而不能承受波纹管压力推力的膨胀节。当所需要的轴向位移较大，采用内压轴向金属补偿器因存在柱失稳问题而受限时，可考虑采用外压膨胀节，其特点是不存在柱失稳问题且轴向补偿量大。膨胀节工作时，波纹管受拉，而不是受压。被广泛应用到热力管网、冶炼、电厂、工业装备制造和工程管道管系的连接上，有效的保证了管道要求的大补偿量、高压、耐腐蚀及耐疲劳和耐磨损等性能特点。
轴向外压式波纹管膨胀节的性能特点：轴向外压式波纹管膨胀节由内筒、波纹管、外筒及附属构件组成。波纹管受外压作用，封闭和抗弯性好，可吸收大移位量。可做成单式、复式、双向等形式。轴向外压式波纹管膨胀节主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。

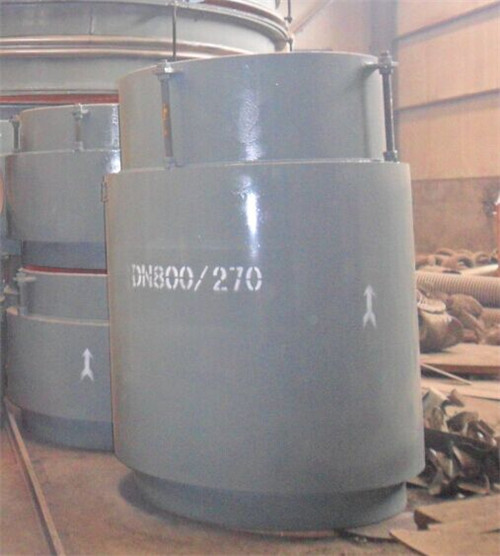

轴向外压式波纹补偿器（STWZ型）
轴向外压式波纹膨胀节又称外压轴向型补偿器，它是由一组波纹元件和两个可与相邻管道或设备相连接的接管（或法兰）、外套管组成的挠性部件。
一、结构特点：
波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
二、型号：本厂生产DN32—800mm，压力级别0.1—2.5Mpa。
三、连接方式：1、法兰连接式 2、接管连接式
四、产品轴向补偿量：18—400mm
波纹管补偿器多用于较大口径的管道上，多数用在0200管径以上。波形补偿器不能承受较大的工作压力，目前一般均用于。0.15- 0.4MPa,最大工作压力不超过0.7MPa。这种补偿器常用于压缩空气和半水煤气管道系统，常与螺旋卷管配套使用。 波形补偿器一般用液压胀突成形法制造。也可用钢板手工制作或用机械压制成半波，然后将半波组焊成完整的波形补偿器。
轴向型外压式波纹管补偿器的加工应符合以下规定。 ①波形补偿器所受的应力是两头大，中间小，而中部随时有向侧面变形的倾向，这种倾向随着波的增多而愈趋严重，故此补偿器的波一般为4个左右，最多不超过6个。 ②波形补偿器的加工当DN>1000mm时，补偿器管口的周长允许偏差为士6mm；当DN<1000mm时为士4mm；波顶直径偏差为士5mm，波纹补偿器在焊接内部套管前，焊缝应做煤油渗透试验。
轴向外压式波纹管补偿器的管道固定支架分为主固定支架和次固定支架。轴向外压式波纹管主固定支架要承受产生的压力推力即盲板力、波纹补偿器变形反力、管道摩擦力、风载、重量等载荷以及它们产生的力矩等。波纹补偿器的次固定支架则只要承担除压力推力以外的其它力的作用。
在设有轴向型波纹补偿器的直管段中，管道的拐弯处、阀门、变径、分支管和盲端等地方均应设置主固定支架。轴向外压式补偿器产生的压力推力为F=P A,A为波纹补偿器的有效面积，P为介质压力。管径越大，即使压力不高，压力推力也会很大；若管径不大，但压力较高，压力推力也会很大。轴向外压式波纹补偿器（STWZ型）多用于较大口径的管道上，多数用在0200管径以上。波形补偿器不能承受较大的工作压力，目前一般均用于。轴向复式波纹补偿器（STFS型）也称轴向型伸缩节、轴向型补偿器、复式波纹膨胀节，可吸收较大的轴向位移。无约束波纹补偿器（STWYS型）又称为无约束波纹膨胀节，无约束补偿器，波纹补偿器，用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意。
JZW轴向型外压波纹膨胀节又叫蒸汽管道补偿器设计先进，结构合理，体积轻巧，装卸方便，具有耐高、低温，耐高压，耐腐蚀，抗疲劳等特点。 系列产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业。
