大拉杆不锈钢膨胀节结构及性能

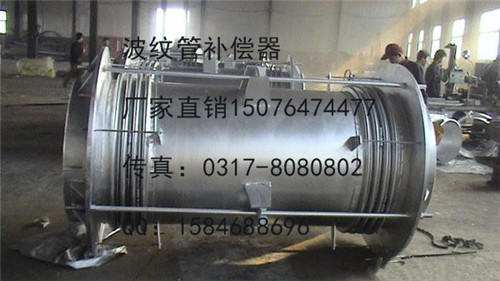

横向大拉杆不锈钢膨胀节简介：该膨胀节是由中间管连接的两个几何参数和波数相同的波纹管及拉杆、端板组成的挠性部件。主要用于补偿单平面或多平面弯曲管段的横向位移。适用于"L"型和"Ｚ"型管系。由于拉杆能承受压力推力和其他附加外力的作用，膨胀节自身吸收内压推力，不会对管道产生外力，因此膨胀节两端的管道可使用中间固定支架或导向支架，降低施工成本，提高施工效率。
横向大拉杆波纹膨胀节性能特点：公称通径：DN100-DN3000（mm） 设计压力：0.1～2.5 （Mpa） 设计温度：-20℃～450℃ 连接方式：法兰/ 焊接 疲劳寿命1500次。 由中间管所接的两个波纹管及拉杆、端板和球面与锥面垫圈等结构件组成，主要吸收横向位移，也可用于补偿轴向、横向、角向以及由这三种形式合成的任意方向的位移。推荐使用将复式拉杆型膨胀节安装在呈90°的Z形管道的中间短管臂内以补偿两端长管线轴向位移。半高波矩形圆角不锈钢膨胀节产品： CE半高波矩形圆角膨胀节 是泊头市晨鑫机械设备有限公司参照美国通用公司“CE”标准和EJMA国际通用产品并结合我国电厂特殊情况研制的新型电厂烟风道柔性管道，是电厂、冶金、水泥、石化设备系统大通断面积烟气价质输送管道安全运行的重要组成部分。国内各设计院、工程单位、工程业主选用认同率越来越高并得到了广泛推广应用。CE半高波矩形圆角不锈钢膨胀节优点： 1.矩形圆角补偿器边角以大圆弧过渡构成矩形断面，边角过角段应力水平降低，根除了变形死角和产品在线运行时整体均匀变形，因而降低区域性高应力破坏风险，延长了产品的使用寿命。2.矩形圆角补偿器在整体不失稳和保持基本工作刚度条件下降低管系推力，提高了产品的热补偿能力，达到降低管线建设中柔性件投入成本。 3.由于几何形状的适应性变更，矩形圆角补偿器在外加拉应力、压应力和交变应力作用下能处在良性力系中可靠工作，回避了局部应力风险区，在含有H2SO、CO、H2烟气气氛中工作时，有效改善了应力腐蚀裂[SEE)和腐蚀疲劳断裂(CFF)的恶化趋势，在不影响使用寿命前提下，提高了产品的热循环许用次数。4.矩形圆角补偿器在波纹管焊装时，焊缝可以远离圆弧切点，在矩形单边长小于2M时，焊缝可以少一道，焊缝对口错边量大大降低，产品任一位置波纹管断面形状和波纹包线络长误差极小，波纹成形，拉弯成形丰满圆滑；符合波纹膨胀节疲劳寿命良好最大值理论判据。5.CE半高波矩形圆角膨胀节 拐角处圆弧钢板焊装加固，接口以槽钢制做结构件，增强了产品结构刚度，且整体产品线条流畅，外观亮丽。
我公司生产的横向大拉杆不锈钢膨胀节采用高美国EJMA标准优化设计，具有柔性好、耐腐蚀、耐高温、耐磨损和疲劳寿命长的特点，可吸收管道的轴向、横向及角向位移。已为国内外多家大型水泥厂、钢厂、电厂、化工厂等重点行业企业配套，产品质量稳定可靠。
大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。该补偿器由接管、二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。
横向大拉杆不锈钢膨胀节性能特点：由中间管所连接的两个波纹管及拉杆、端板和球面与锥面垫圈等结构件组成，主要吸收横向位移，也可用于补偿轴向、横向、角向以及由这三种形式合成的任意方向的位移。推荐使用将复式拉杆型膨胀节安装在呈90°的Z形管道的中间短管臂内以补偿两端长管线轴向位移。
