波纹膨胀节型号选择方法

      时间:2016-07-27 23:38:34作者:admin 点击: 557 次

             波纹膨胀节系列产品有:波纹膨胀节(矩型),烟风煤管道膨胀节,烟风道波纹膨胀节,不锈钢波纹膨胀节(矩型),不锈钢减震波纹膨胀节,CE矩形圆角膨胀节,轴向内压式波纹膨胀节,不锈钢膨胀节(矩形)。

    补偿器系列产品有:套筒补偿器,压式波纹补偿器,直埋式波纹补偿器,通用型波纹补偿器,风道橡胶补偿器,纤维织物补偿器,烟风煤管道补偿器,绞链型波纹补偿器,大波纹板盒型补偿器,内无约束波纹补偿器,直流介质无推力补偿器,高温轴向型补偿器,大拉杆横向波纹补偿器,小拉杆横向波纹补偿器,矩形波纹补偿器,球形补偿器。         金属软管系列产品有:泵用减震型金属软管,丝口连接型金属软管,油任式金属软管,JRSF型金属软管接头。

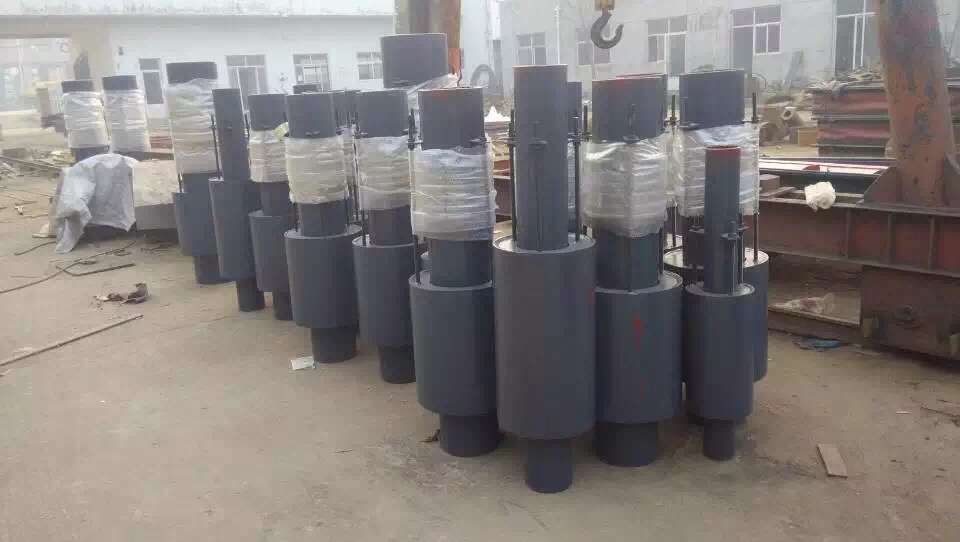

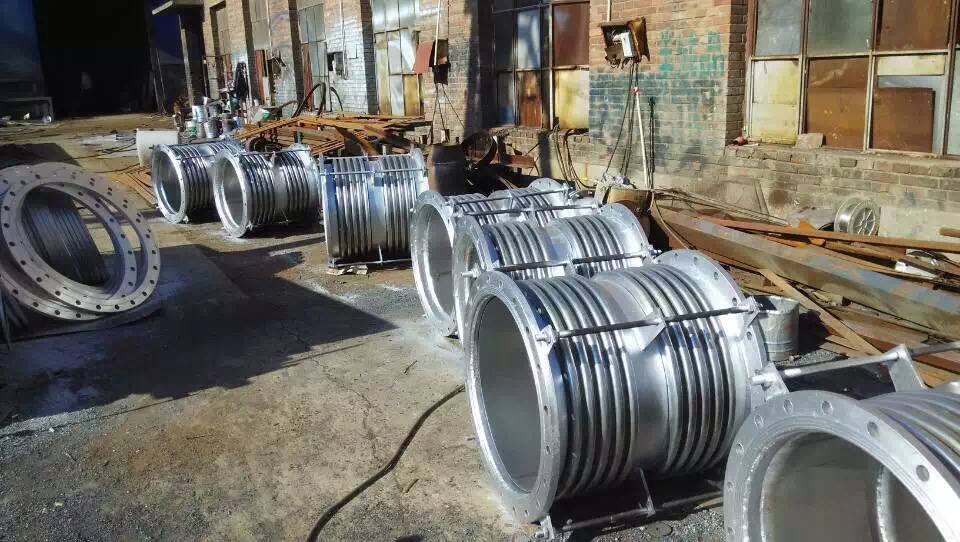

         煤气管道用波纹膨胀节一调长器位移方向:轴向工作压力:(MPa)1.01.62.5公称通径:DN~DNl200此种补偿器的拉杆在使用时不卸掉,起到调节长短的作用。其法兰的标准一般为JB81-59,也可按订货方所需要的法兰的标准制造。 排烟管波纹补偿器位移方向:轴向工作压力:(MPa)0.250.61.0公称通径:DN32~DN4000该膨胀节由弹性不锈钢波纹管与法兰、导流桶组成,具有弹性好、位移量大、耐高温、耐腐蚀、安装方便等特点,主要用于电厂、发电机的排烟管。

        万向铰链型波纹补偿器位移方向:角向(任意平面)工作压力:(MPa)0.61.01.62.5公称通径:DN40~DN3000该膨胀节有一个万向环,在万向环的周向有两对相互垂直的铰链结构,因此它能吸收任意平面的角位移。通常吸收位移时,应有两个或三个组合使用。 复式铰链型波纹补偿器位移方向:横向(单平面)工作压力:(MPa)0.250.61.01.62.5公称通径:DNl00~DN3000该类膨胀节实际是用两个角向型膨胀节,用长的中间接管组合而成的。它可以吸收单平面方向上的横向位移。它们的铰链可以承受内压的推力。 复式万向铰链型波纹补偿器位移方向:横向(任意平面)工作压力:(MPa)0.61.01.62.5公称通径:DN40~DN3000该类膨胀节实际是由两个万向型膨胀节用长中间接管组合而成的,它可以吸收任意方向上的横向挠曲位移。它们的铰链轴可以承受内压推力。

        波纹膨胀节单式轴向型位移方向:轴向(少量角向)工作压力:0.25-2.5MPa公称通径:DN32-3000该补偿器由一个波纹管及结构件组成,主要用于吸收轴向位移和少量角向位移、结构简单,造价低。 轴向型内压单式波纹补偿器位移方向:轴向工作压力:(MPa)0.250.61.01.62.5公称通径:DN40~DN500此类膨胀节由一个或多个波纹管串接在一起,波纹管外有可使波纹管轴向移动的外套筒,这种膨胀节只吸收轴向位移.外套筒对于这种多波数的膨胀节既是保护装置,又保持了它的稳定性. 外压式波纹补偿器位移方向:轴向工作压力:(MPa)0.250.61.01.62.5公称通径:DN100~DN2000该膨胀节的波纹管二端与外筒、内筒相连接,波纹管受外压作,波数较多,因此它能吸收较大的轴向位移。 单式铰链型波纹补偿器位移方向:角向(单平面)工作压力:(MPa)0.61.01.62.5公称通径:DN40~DN3000该膨胀节由接管、波纹管以及与接管相连的一对铰链构成,它只能吸收单平面的角向位移,吸收位移时应有两个或三个角向膨胀节组合使用。

     轴向型内压式波纹膨胀节位移方向:轴向(少量的横向、角向)工作压力:(MPa)0.61.01.62.5公称通径:DNl5~DNl2000该膨胀节由一个波纹管及结构件组成,主要用于吸收轴向位移和少量的横向、角向位移,结构简单,造价低,又称通用型补偿器。 复式带座波纹补偿器位移方向:轴向工作压力:(MPa)0.250.61.01.62.5公称通径:DN32~DN2000该膨胀节主要由中间接管所连接的两个波纹管及其中间支座和导流桶组成,用于补偿管系中的轴向位移。
