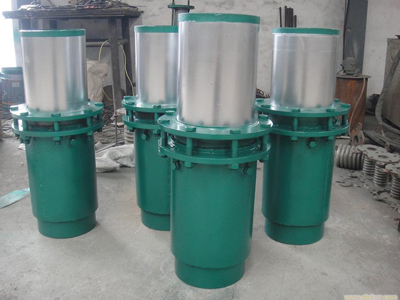

套筒式补偿器称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。



　　套筒式补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。套筒式补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。



　　套筒式补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。套筒式补偿器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。



结构特点：

（1）通过内套沿管道轴线方向中相对的滑移运动，吸收管道的热态伸长的冷热缩短，来释放管道的热应力。

（2）特种密封剂通过止回注料咀注入，使内处套之间在平衡的密封压力下实现滑动密封。

（3）依靠导向轴承承受管道的侧向力，实现内、处套相对运动的高同轴度，防止擦伤电镀内套，使管道运行状态下的密封更可靠、耐久。

（4）注填式套筒补偿器内套伸入外套端部采取牢固的防脱出设计，使产品更具安全性。
