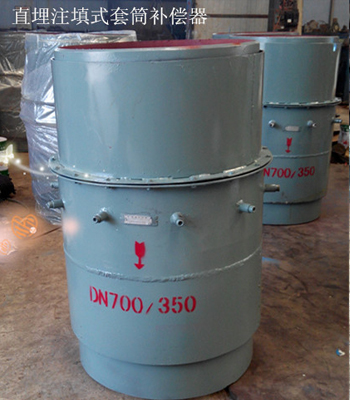

直埋注填式套筒补偿器与套筒补偿器结构相似，对于应用在低温水网的注填式套筒补偿器，只要对内套高光洁度滑动表面加以保护，就可用于地下埋设，正常运行情况下（排除地震、地陷等因素影响）能与管道同寿命，勿需维护。对于蒸汽管道地下埋设时，建议使用复合注填式套筒补偿器砌检修井。

　　直埋注填式套筒补偿器适用于直线铺设的管道，由内套、外套、止回注料组合、尾套、填料腔、导向轴承等组成。

　　直埋注填式套筒补偿器的结构特点：

　　（1）通过内套沿管道轴线方向中相对的滑移运动，吸收管道的热态伸长的冷热缩短，来释放管道的热应力。

　　（2）特种密封剂通过止回注料咀注入，使内处套之间在平衡的密封压力下实现滑动密封。

　　（3）依靠导向轴承承受管道的侧向力，实现内、处套相对运动的高同轴度，防止擦伤电镀内套，使管道运行状态下的密封更可靠、耐久。

　　（4）内套伸入外套端部采取牢固的防脱出设计，使产品更具安全性。
