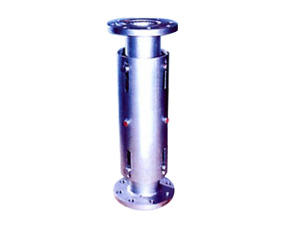

轴向复式波纹补偿器(FS)用于轴向补偿、补偿量大、比较经济是其特点。其产品采用一次液压成型和机械成型技术，并辅助以计算机优化设计、制造，具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长，便于安装、产品质量可靠等优点。



型号及连接方式

型号：本公司生产DN32-DN1000，压力级别：0.1Mpa-2.5Mpa

连接方式：1、法兰连接 2、接管连接

3对固定支座的作用力



压力推力：Fp=100·P·A （N）

轴向弹力：Fx=Kx·X (N)

式中：P： 最高工作压力或最高试验压力 MPa

A： 有效面积（查样本） cm2

Kx： 补偿器轴向刚度 N/mm

X： 补偿器使用的轴向补偿量　mm
